產品名稱：電動球閥智能型[ 2021-09-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動球閥智能型產品介紹

上海湖泉閥門有限公司智能型電動球閥用于兩位切斷、調節的場合。球閥與執行器的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。可根據用戶要求另配置電子式電動執行機構。其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛應用于環保、輕工、石油、造紙、化工、電力等行業的工業自動控制系統中。

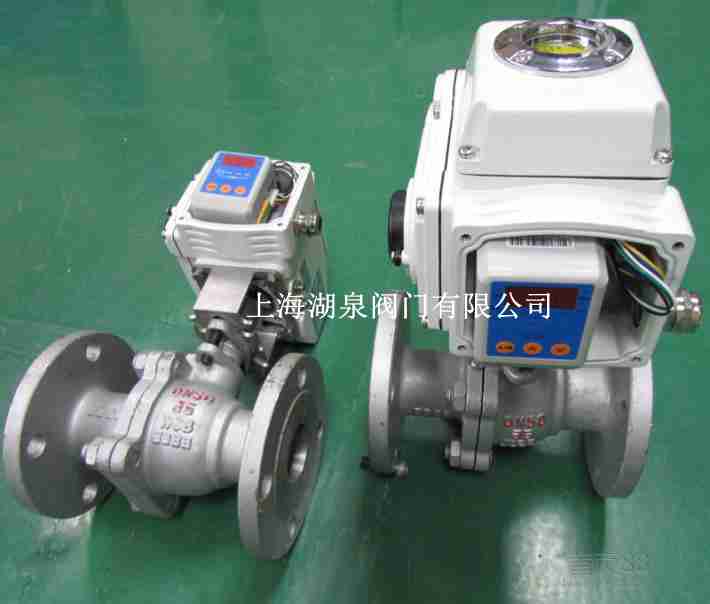

電動球閥智能型

二、電動球閥智能型產品技術參數

公稱通徑：DN15-DN500
公稱壓力：1.6-16MPA
設計溫度：-29-550
連接方式：法蘭，螺紋，焊接、對焊、承插焊、
適用介質：水、氣、油、化工、鹽水、燃氣，天然氣等等介質
電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
控制方式：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
調節（給定）輸入信號：4～20mA；輸入電阻150Ω。
位反信號輸出：4～20mA；輸出負載電阻≤750Ω。
靈敏度：0.05%。
死區值：0～4%。
定位誤差：≤±0.5%（與機械機構有關）。
阻尼特性：死區值大于0.5％，無振蕩。
遲滯：不大于0.2S。
工作電源：AC220V±10％。
電機驅動電流：長期工作不大于1.5A。
電氣限位范圍關限位：0～100％開限位0～100%
顯示精度：0.5級。
工作環境溫度：－25～70℃。
環境濕度：≤95％RH。

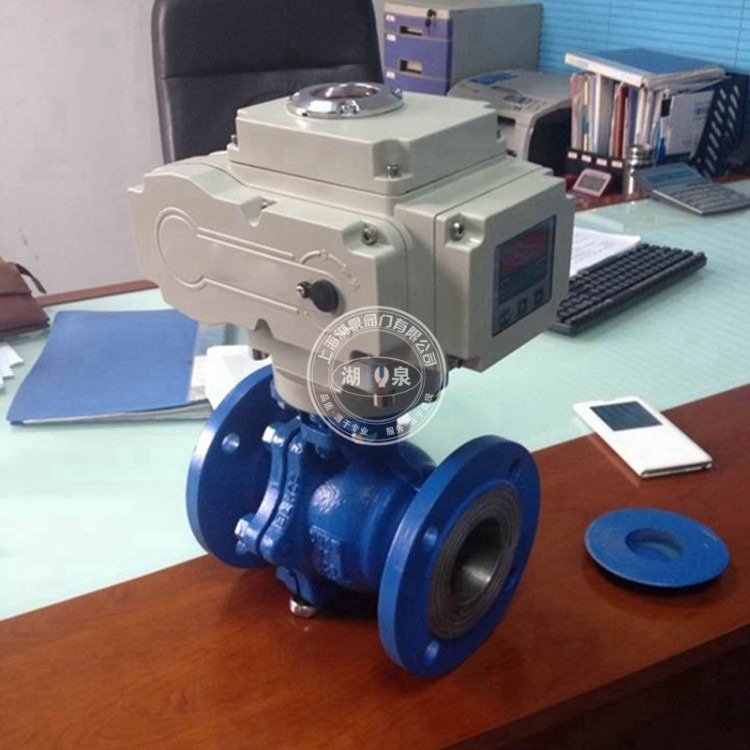

智能型電動球閥

三、電動球閥智能型產品功能說明

電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50NM～2000NM	公稱壓力	PN1.6、2.5MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	WCB,不銹鋼
動作范圍	0～905	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	鋼襯F46、F3、F4、PFA、PO
環境溫度	-30～60	閥座密封	FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO
手動操作	附帶手柄操作	溫度	50～180
限位	電氣、機械二重限位	適用介質	硝酸類、醋酸類、堿類、強氧化性介質等
防護等級	IP-67(防爆外殼:ExdBT4IP67可選)
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	耐酸堿，密封性能好、阻力小、動作穩定

閥體說明		技術參數
公稱通徑 15-500mm		電壓電壓 AC220V、AC380V（其它特制）
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100		環境溫度 -30℃～+70℃
連接方式法蘭連接		防護等級 IP67
閥體材質 WCB
碟板材質 WCB 201L 304		功能選項
密封材料 PTFE PTL PPL FH硬質合金哈氏合金		防爆型防爆等級：dIIBT4
工作溫度	C3：-30℃～150℃	信號反饋 X1機械無源信號，X2有源信號
	C5：-30℃～220℃	手動功能手動功能電動執行器帶有手動開閥、關閥功能
	C6：-30℃～250℃	開關型通電開到位，通電關到位。
	C8：-40℃～400℃	調節型調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
	C9：-40℃～450℃	適用介質 強酸、強堿、氣體或液體
標準規范		備注電動參數請另參考選配的電動執行器資料
法蘭標準 GB9113.1
檢測與試驗 GB/T13927-1992		設計標準 GB/T12237-1989

1.6Mpa
通徑DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	4-φ18	20	3	300	255
80	21/2″	250	195	160	132	8-φ18	20	3	325	255
100	3″	280	215	180	156	8-φ18	22	3	350	255
125	4″	320	245	210	184	8-φ18	22	3	375	255
150	5″	360	280	240	211	8-φ22	24	3	420	255
200	8″	400	335	295	266	12-φ22	24	3	460	255
