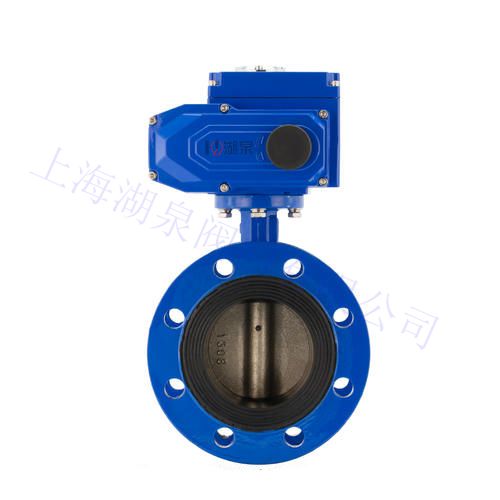

產品名稱：d943h-10c法蘭硬密封偏心電動蝶閥[ 2021-10-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、d943h-10c法蘭硬密封偏心電動蝶閥產品介紹

上海湖泉閥門集團有限公司d943h-10c法蘭硬密封偏心電動蝶閥由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。該偏心蝶閥適用于石油化工．電廠．鋼廠．工業環保水處理及供排水管道上作調節流量。

二、d943h-10c法蘭硬密封偏心電動蝶閥產品特點

1、該偏心蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，法蘭硬密封偏心電動蝶閥具有金屬硬密封和彈性密封的雙重優點，法蘭硬密封偏心電動蝶閥無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，法蘭硬密封偏心電動蝶閥密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、法蘭硬密封偏心電動蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，法蘭硬密封偏心電動蝶閥便于用戶使用。

三、d943h-10c法蘭硬密封偏心電動蝶閥產品主要技術參數

精小型電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24	公稱通徑	DN50～1200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5MPa、4.0Mpa
任選功能	開關型、無源觸點型、閥位信號反饋型、智能調節型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	碳素鋼、合金鋼、不銹鋼
動作時間	9秒/15秒/30秒/60秒	閥板材質	碳素鋼、合金鋼、不銹鋼
環境溫度	-30°～80°	閥座密封	不銹鋼
手動操作	附帶手柄操作	結構形式	三偏心硬密封
限位	電氣、機械二重限位	適用溫度	≤425℃
防護等級	IP-67(防爆外殼:ExdⅡ BT4)	適用介質	水、氣、油品及弱腐蝕性流體
輸入信號	輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V	特點	零泄漏、壽命長、耐高溫高壓

d943h-10c法蘭硬密封偏心電動蝶閥外形連接尺寸單位

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
