產品名稱：ZSPC氣動活塞切斷閥[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

氣動活塞切斷閥產品概述：

ZSPC氣動活塞切斷閥是生產過程自動化系統中執行機構的一種，它與電磁閥、大功率減壓閥等配套使用，可以對自動化系統中輸出管道上流動介質進行自動切斷或安全放空。由于具有結構簡單、操作方便、使用可靠、快速啟閉等特點，可以廣泛地應用在石油、化工、冶金等工業生產部門。

氣動活塞切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質無顆粒的液體或氣體。

產品結構特點：

1、氣動活塞切斷閥由氣動活塞執行機構和切斷機構組成。

執行機構組成：

(1)切斷機構采用直通截止形式。

(2)執行機構的形式為活塞式、單氣源。

2、整機作用方式：DN25~200為氣開式。(DN20~100有氣關式)。

3、氣動活塞二位式調節閥的公稱壓力為PN1.6，2.5，4.0,6.4。

4、氣動活塞二位式調節閥的額定信號壓力為500kPa。若介質壓力小于公稱壓力時，信號壓力允許小于額定信號壓力。

5、閥的流量特性曲線為兩位快開式。

產品作用原理：

當500kPa的信號壓力通入氣缸，推動活塞，推桿下移，實現氣動切斷閥的開(DN25~200)，閉(DN10~100)。反之當電磁閥換向，氣缸上方壓力排空，執行機構上方的彈簧將活塞及推桿提起，實現氣動切斷閥的閉(DN25~200)，開(DN20~100)。手輪機構用在當氣源發生故障或信號壓力減少閥芯不能正常移動的場合。氣動操作前，應先將手輪按反時針方向轉到不動為止。

產品訂貨須知：

一、①氣動活塞切斷閥產品名稱與型號②氣動活塞切斷閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的氣動活塞切斷閥型號，請按氣動活塞切斷閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.xashengtang.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

產品主要外形及結構尺寸

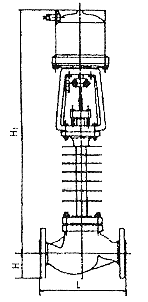

ZSPC氣動活塞切斷閥主要外形及結構尺寸
公稱通徑DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0	194	197	235	267	292	317	368	500	650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不帶手輪	H1	常溫型	445	455	485	485	605	605	620	962	988
不帶手輪	H1	中溫型	596	606	636	636	770	770	785	1178	1226
帶手輪	H1	常溫型	630	640	670	670	790	790	805	1087	1113
	H1	中溫型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
