耐磨塵氣蝶閥MD341S-1C DN400的產品詳解及說明
[ 2025-12-09 ]

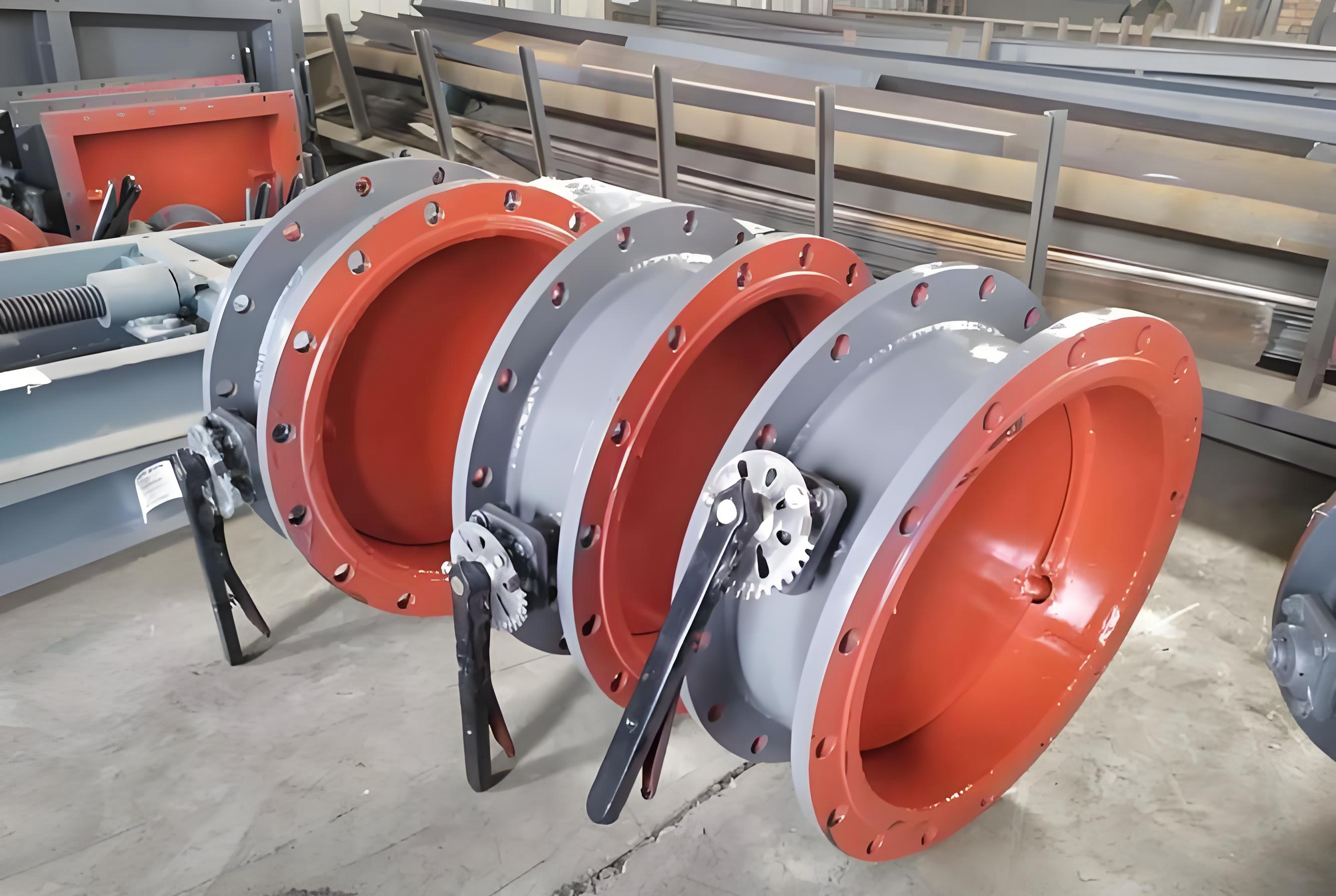

耐磨塵氣蝶閥MD341S-1C是一種工業閥門，專門用于控制含塵氣體或煙氣的流動，常見于冶金、化工、水泥等行業的管道系統中。該閥門的設計注重耐磨性和密封性，能夠承受高溫和腐蝕性介質，適用于高壓差、大口徑的工況。其結構通常包括閥體、蝶板、密封圈和執行機構，操作方式可手動、氣動或電動，確保啟閉靈活、泄漏率低。
核心特點與結構
- 耐磨設計：閥體通常采用鑄鋼或鋼板焊接工藝，閥板配置內襯鋼芯的耐磨高分子材料，并結合特殊配方的密封圈，形成軟密封結構，能有效應對高含塵量、高速流動介質的沖刷磨損。部分型號通過在閥體內設置可伸縮防護罩組件，進一步降低介質對密封結構的損壞。
- 驅動方式：可配備氣動、電動、液動或手動執行機構。氣動執行機構多采用齒輪齒條式結構，支持0.4-0.6MPa氣源壓力，啟閉迅速；電動執行機構則通過電機驅動，實現遠程控制。
- 結構創新：采用上裝式閥體設計，減少高壓大口徑工況下的連接螺栓數量，提升可靠性；蝶板常采用橄欖形流線輪廓或偏襯式結構，降低流體阻力，增強結構剛性。
主要技術參數
- 適用介質：含塵氣體、煤氣、煙道氣、空氣等腐蝕性或磨蝕性介質。
- 溫度范圍：一般為-29℃至300℃（部分型號可耐受更高溫度，如650℃）。
- 壓力等級：公稱壓力覆蓋0.1MPa至1.6MPa，部分產品可達16MPa。
- 通徑范圍：DN50至DN3000mm，可滿足大口徑、大流量場合需求。
- 密封性能：泄漏率≤0.5%，部分型號通過優化設計可進一步降低至1%。
應用場景
主要用于粉體及顆粒物料輸送系統，如料斗、筒倉、螺旋輸送機出口及氣力輸送管道，常見于：
- 通風除塵系統中的流量調節與截流。
- 煤化工、石油化工領域的介質分流合流或流向切換。
- 鋼鐵、水泥行業的高爐煤氣凈化、煙氣脫硫等環節。
優勢與維護
- 優勢：耐磨性好、工作穩定、啟閉力矩小、密封可靠、安裝維修方便，特別適用于低壓差、大口徑工況。
- 維護建議：定期檢查密封面磨損情況，連續運行6個月或累計操作5000次后需進行維護；建議每500小時補充專用潤滑脂。
耐磨塵氣蝶閥通過材料優化與結構創新，能有效應對高溫、高含塵量等苛刻工況，是工業流程控制中的關鍵設備。
