截止閥和閘閥有什么區別一看答案就知道了
[ 2024-03-01 ]
截止閥和閘閥有什么區別一看答案就知道了？結構不同：截止閥的結構比較簡單，由閥門、閥座、閥桿和傳動機構組成。而閘閥的結構相對復雜，由閥門、閥座、閥桿、閘板、傳動機構以及密封裝置等多個部分組成。流量和功能不同:截止閥用于截斷、壓力流量調節和控制,閘閥用于隔離。對流體的阻力不同:截止閥對流體的流動阻力大,閘閥對流體的流動阻力小。安裝方式不同:截止閥對進出口方向有規定... 截止閥和閘閥的區別 1、結構不同 閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的...
結構:閘閥的結構更復雜,外觀上,相同口徑,閘閥更高,截止閥更長。密封表面:閘閥的密封效果不如截止閥。性能:截止閥可用于切斷和流量調節。閘閥只有全開和全閉。 1、工作原理不同：截止閥是靠旋轉90度的手柄來控制的，當手輪順時針轉動時，閥桿則逆時針運動；反之亦然。由于這種設計使開關力矩減小到值，因此操作省力，使用壽命長。2、閘閥流動的阻力相對來說比較小，閥體內部屬于直通的，介質是直線流動的，阻力相對來說比較小。閘閥在開合的時候相對來說比較省力，和截止閥對比，無論開還是合，其運動方向和介質流動方向相垂直。
結構:閘閥的結構更復雜,外觀上,相同口徑,閘閥更高,截止閥更長。密封表面:閘閥的密封效果不如截止閥。性能:截止閥可用于切斷和流量調節。閘閥只有全開和全閉。 1、工作原理不同：截止閥是靠旋轉90度的手柄來控制的，當手輪順時針轉動時，閥桿則逆時針運動；反之亦然。由于這種設計使開關力矩減小到值，因此操作省力，使用壽命長。2、閘閥流動的阻力相對來說比較小，閥體內部屬于直通的，介質是直線流動的，阻力相對來說比較小。閘閥在開合的時候相對來說比較省力，和截止閥對比，無論開還是合，其運動方向和介質流動方向相垂直。
截止閥和閘閥有運動方式區別、外形區別、密封性區別。
1、運動方式區別：閘閥屬于手輪旋轉，閥桿做上升運動，而截止閥是上升閥桿式，手輪與閥桿同時做旋轉和上升運動。
2、外形區別：閘閥比截止閥結構相對來說更加復雜，高度尺寸較大，從表面上看閘閥比截止閥更短。
3、密封性區別：閘閥密封性能較高，閥芯與底座封面接觸，達到嚴密不漏；當閘閥的運行壓力損失最小，比截止閥的流體流動阻力更小。

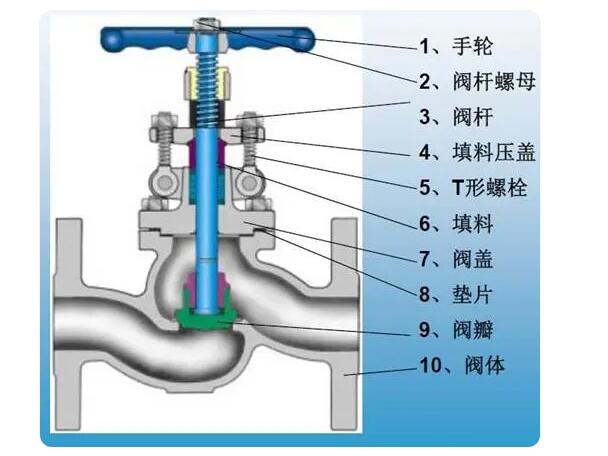

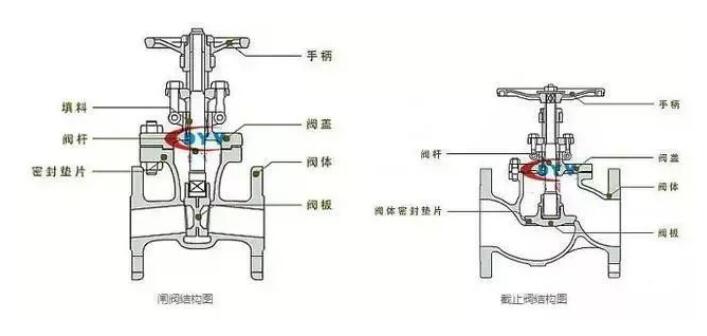

1、結構
截止閥有球形、錐度和平面的閥芯，向下壓到閥座上密封，截止閥的閥瓣是平行于流體的。閘閥閥芯為閘板，向下卡到前后閥座上密封。閘閥的閥瓣為一閘板，且與流體的方向垂直。

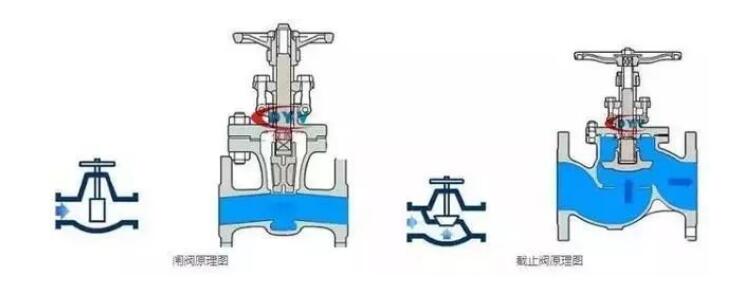

2、工作原理
截止閥工作是上升閥桿式，手輪跟著閥桿一起做旋轉和上升運動。閘閥工作是手輪旋轉，閥桿做上升運動。
3、安裝方式
截止閥安裝時介質可以從閥芯的下方和上方進入，而閘閥的流向從下方和上方進入的效果都是一樣的。閘閥沒有進出口方向要求，截止閥有規定進口和出口。
4、對流體的阻力
閘閥對流體的流動阻力比較小，其中普通閘閥的流動阻力系數約為0.08-0.12，開啟關閉力小。其介質是可以兩個方向流動的。而普通的截止閥的阻力系數約為3.5-4.5。
5、流量和功能
閘閥要求全開，截止閥不要求全開。截止閥一般用于壓力流量控制，閘板閥用于隔離。
